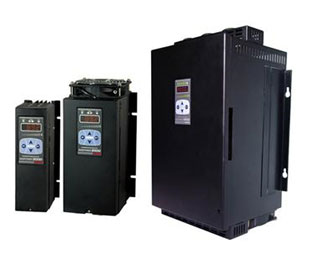

DPU Series

DPU Series

풀 디지털화한 세계 최고 수준의 제품으로 Analog SCR Unit의 안정성은 물론 전기로에서의 Noise문제 등을 해결함으로써 최적의 공정을 실현할 수 있도록 설계된 제품입니다. 다양한 감시 기능과 통신 기능을 강화하여 사용자의 편리함과 안정성을 실현한 전력조절기입니다.

주요특징

  • 실효값(RMS) 측정에 의한 정밀한 피드백 제어(정전류, 정전압, 정전력)기본 탑재.
  • 다양한 부하제어가 가능한 위상제어(Phase control) 및 제로크로싱 사이클 제어(고정주기·가변주기)방식 채용.
  • 고속 CPU에 의한 빠른 응답속도
  • 사용자 지정이 가능한 6개의 디지털 입력(Digital Input) 내장.
  • 전류이상, 히터단선(히터 일부 단선 검출)등 풍부한 경보출력 기본장착.
  • 7 세그먼트 및 BAR LED에 의한 각종 설정, 입출력 전압/전류/전력/부하저항 등을 표시.
  • RS485 통신에 의한 MODBUS RTU 프로토콜 지원.
  • 제어입력 신호의 멀티입력 지원(전류, 전압, 포텐션메타 등).
  • 조작부 분리 설치 가능.
  • 적용 가능한 부하 : 슈퍼칸탈, 백금, 몰리브덴, 카본, 할로겐램프, 크롬, 니켈 등 모든 부하

주요사양

  • 제 어 방 식 :
    피드백제어모드 - 정전압, 정전류, 정전력 제어
    노멀모드 - 위상제어(Phase Angle Control),
    제로크로싱 고정(또는 가변)사이클 제어
  • 전 류 용 량 : 25~600A, 750이상은 주문사양
  • 제어전원전압 : 110, 220, 380, 440VAC ±10%, 50/60Hz
  • 회로전원전압 : 80~240VAC, 50/60Hz(별도공급 불필요),7W(MAX)
  • 출력제어범위 : 0~98%(위상제어), 0~100%(제로 크로싱 제어)
  • 제 어 입 력:
    - 자동 : 4~20mA, 1~5V, 0~10V
    - 수동 : VR
