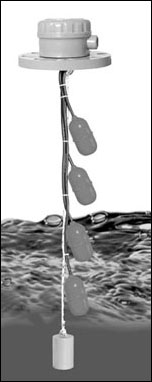

(Quick Float Type Level Switch) SQ - Series

Operating Principle

SQM

플로트의 내부에 내장된 reed switch는 부력에 의해서 플로트 내부에서 동작한다. 원리는 부력으로 인하여 플로트가 뜨면 플로트가 뒤집어 지면서 스틸본이 이동하여 스위치가 접점을 일으키면서 작동한다.

SQH

플로트의 내부에 내장된 Micro Switch 및 Mercury스위치는 부력에 의해서 플로트 내부에서 동작한다. 원리는 부력으로 인하여 플로트가 뜨면 플로트가 뒤집어지면서 스틸본이 이동하여 스위치가 접점을 일으키면서 작동한다.

Features

• Installation is simple, and ON/OFF positions may be easily changed at the job site
• It can be used to control level of clean, waste or sanitary water
• It has been widely used in the final stage of sanitary water processing system
• It can be readily installed at the jot site where ceiling levels are low
• Control signal output is precise despite its low price!

Application

인분탱크, 공장폐수, 농업용수하수처리, 그외 기타 액체 탱크

Specifications

ㆍSwitch

Description Type	SQM	SQH	SQC	SQE
Switch Type	Reed Switch	Micro Switch	Mercury Switch
Contact Rating	0.4A, 100V/AC	3A,250VAC/5A,125VA/C	1A 120VAC
Temperature	-10℃~+70℃			-10℃~150℃
Operating Pressure	2kgf/㎠ Max.			10kg/㎠
Specific Gravity	0.7	0.9		0.75
Activation Angle	±30°	±15°	±25°	±15°
Measuring Range	20m Max
Float Material	ABS Resin			SUS 316
Cable Material	VCT (PVC RUBBER)			SILICONE RUBBER
Float Size	Ø50×68	Ø73×105H		Ø67×120H

ㆍLevel Controller

Description Type	Multi-Wire		2-Wire
Sensor (Output Voltage)	12V DC	15V DC	24V DC
Contact Rating	5A, 250V AC
Power Supply	110 or220V AC± 10%, 50/60Hz	110V/220V AC± 10%, 50/60Hz
Control Output	SEC-3U:Control(Supply) SQ-2U:Control(Drain)	SQ-4U-5W: L/AL,Control,H/AL SQ-2ST-6W: L/AL,C1,C2,H/AL SWA-4P-5W: LL,L,H,HH,(AL1,AL2,AL3,AL4)	SQ-4U-2W: Bz,L/AL,Control,H/AL SLA-4P-Q: LL,L,H,HH(Bz,C1,C2,H/AL)
Fuse Rating	-	0.25A,250V AC
Material	Base Plate:ABS+Glass Cover:ABS	ABS(Unburnable ABS)
Mounting Method	Rack/Wall Mount	Wall Mount
Dimensions(mm)	49(W)×60(H)×69(D)	88(W)×68.2(H)×156(D)
