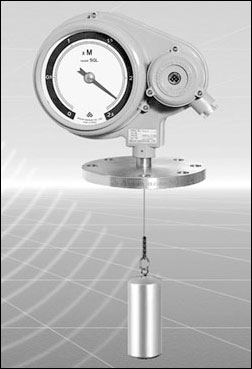

(Dial Liquid Level Transmitter) SGL

Operating Principle

float가 오르내릴 때, 기어 내부가 작동하면서 전면 scale이 레벨의 값을 가리키는 것이다.이와동시에, 기계식 기어와 맞물려있는 포텐셔미터에 의해서 리모트 display와 signal output을 얻을수 있는것이다.

Features

  • 천정고가 낮은 곳에 설치가 용이하다
  • 사용자가 정비에 대한 지식이 없어도 설치가 용이하다.
  • Cotroller을 사용하면 리모트에서 디스플레이가 가능하고 펌프 및 밸브의 컨트롤이 가능하다.

Specifications

Description Model SGL-1 SGL-2 SGL-3
Measuring material Liquid/Oil
Input Power - 15~32V DC, 2-Wire Loop Type
Output Dial Display 4~20mA DC Dial Display & 4~20mA DC
Loop Impedance - 450Ω(24V DC)
Calibration - Zero & Span
Accuracy ±20mm(Horizontal:±10mm)
Measuring Range 10m(Max)
Specific Gravity 0.6
Temp. for Main body -10~ +80℃ 0~+50℃
Temp. for sensing part -10~ +80℃
Operating pressure ATM.
Float ø76.3×239H for 3" Vertical(Std.), ø250×40H for Horizontal(Option)
Construction Weather proof
Material Body : Unburnable ABS, Flange: SUS 304, Wire :SUS 316, Float:SUS 304
