측온저항계 Resistance Temperature Detector : WJ-1200 Series

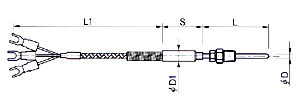

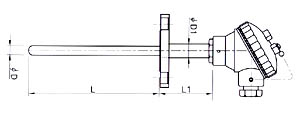

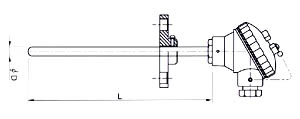

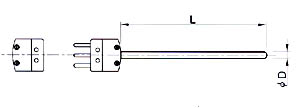

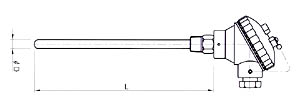

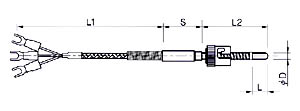

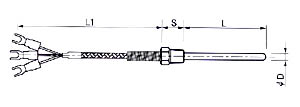

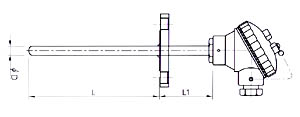

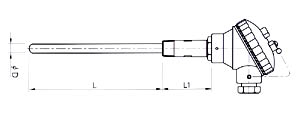

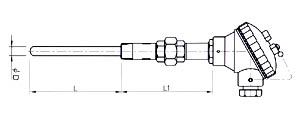

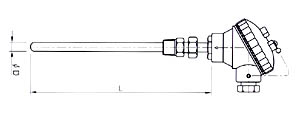

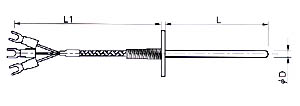

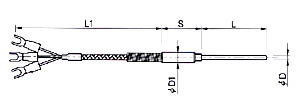

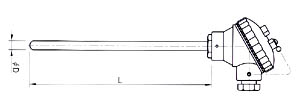

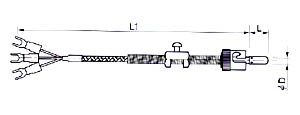

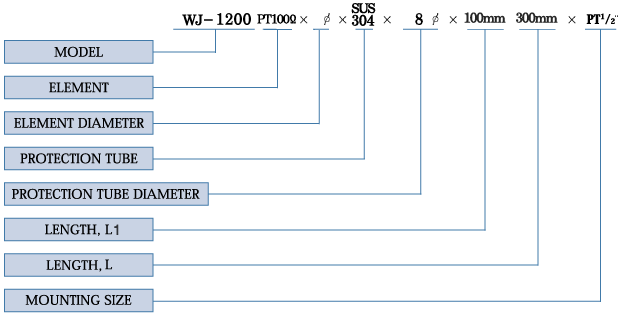

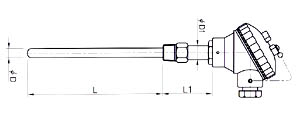

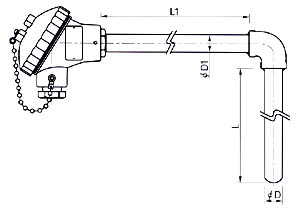

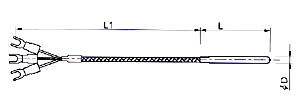

측온저항체 | 백금측온저항체의 KS규정 | 측온저항체소자의 종류 | 일반형 측온저항체 | WJ-1200 Series 도면

측온저항체의 원리

금속도체의 전기저항은 일반적으로 온도에 따라서 변화하며 이러한 성질을 이용하여 전기저항을 측정하여 온도를 나타내는 것으로 측온저항체라고 말한다.

측온저항체의 특성

공업용으로 사용하고 있는 측온저항체는 기타의 온도 Sensor에 비하여 다음과 같은 특징을 갖습니다.

감도가 좋습니다.
안전성.재현성이 매우 뛰어납니다.
고정도를 얻을 수가 있습니다.

구조 및 계측방법

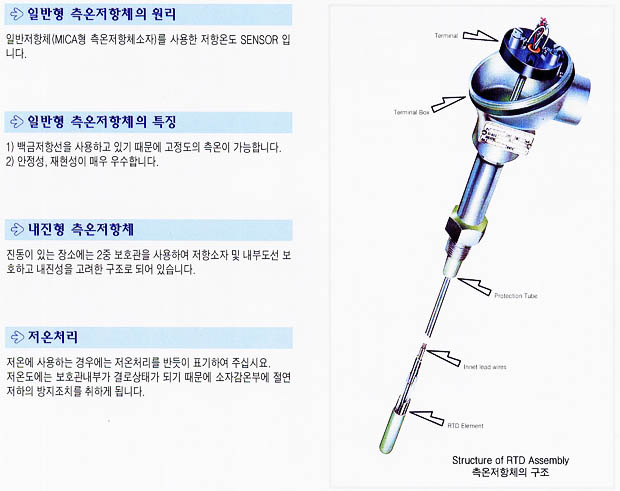

측온저항체의 구조

전기저항의 변화를 이용하는 금속선을 저항소선이라고하며,이러한 저항소선을 감아놓은 것을 저항소자라고 합니다. 일반적으로 저항 소자를 보호관에 넣어 사용하며 보호관내의 저항소자르 내부도선으로 연결하고 이것을 단자에 결합하여 사용합니다.

측온저항체의 계측방법

1.◎은 단자를,R은 저항소자를 나타내고, 단자와 저항소자를 연결하는 선은 내부도선을 나타낸다.
2.A 및 B는 단자의 기호를 나타낸다.

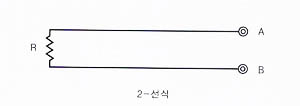

(2-선식)..........W형식

측온저항체소자의 양단에 1개의 도선을 접속한 형식으로 점에서는 다른 형식에 비햐여 가격이 싸지만 도선저항의 영향이 크므로 고정도를 요하는 측정에 접합하지 않습니다.

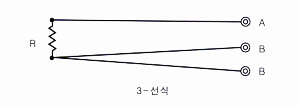

(3-선식)...........X형식

측온저항체소자의 한 단에2개, 다른 한 단은 1개의 도선을 접속하여 도선저항의 영향을 제거할 수 있게한 형식으로서 공업용의 계측으로는 신뢰성이 제일 높은 계측방법입니다.

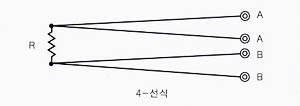

(4-선식)..........Y형식

측온저항체소자의 양단에 2개의 도선을 접속하여 도선저항의 영향을 제거할 수 있게한 형식으로서 특히 고정도의 온도를 요하는 겨우에 적합하며 2-선식이나 3-선식에 비하여 가격이 비싼 것이 단점입니다.

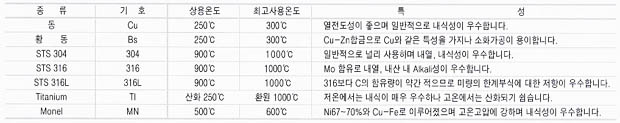

사용상의 주의

백금측온저항체는 용도에 따라 적정한 것을 선정하는 것이 가장 중요하면 온도를 정확학게 측정하기 위하여는 소자의 선정 및 내열,내식, 내진성을 노려하여 보호관을 선정하고 취부방법(설치)에 유의할 필요가 있습니다.

측온저항체 소자의 종류

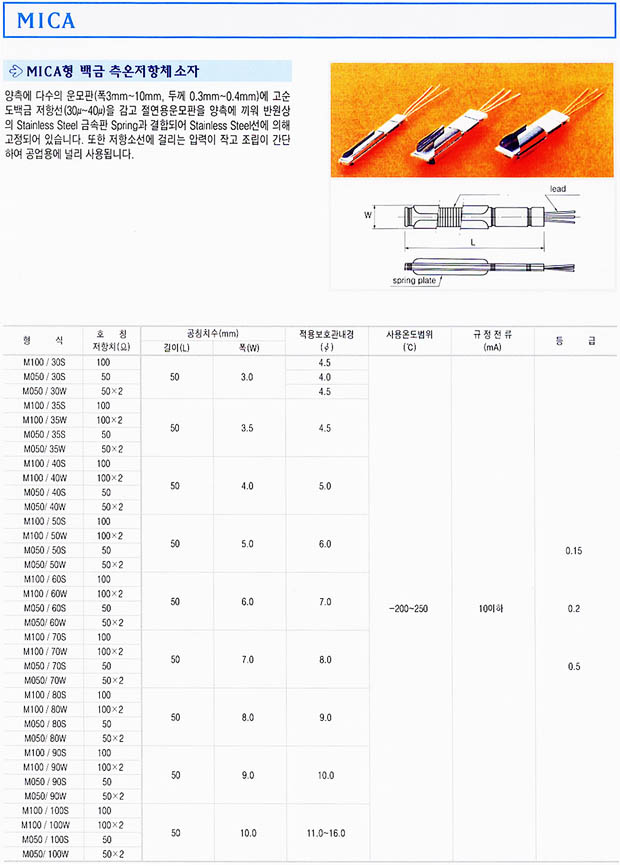

MICA형 백금 측온저항체소자
양측에 다수의 운모판(폭3mm - 10mm,두께 0.3mm - 0.4mm)에 고순도백금 저항선을 감고 절연용운모판을 양측에 끼워 반원상의 Stainless Steel금속판 Spring과 결합되어 Stainless Steel선에 의해 고정되어있습니 다.또한 저항소선에 걸리는 압력이 작고 조립니 간단하여 공업용에 널리 사용됩니다.

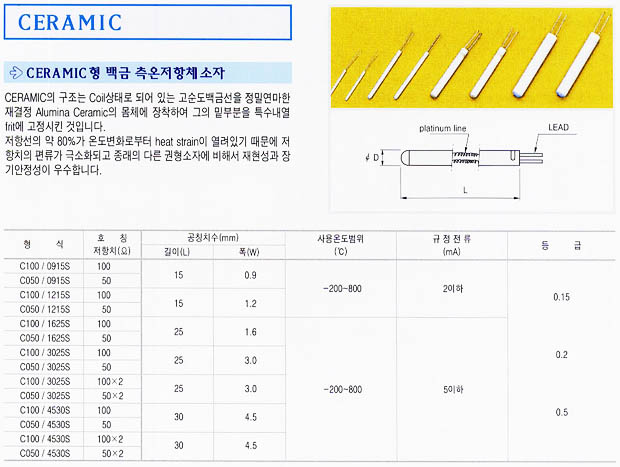

CERAMIC형 백금 측온조항체 소자
Ceramic의 구조느 Coil 상태로 되어있는 고순도백금선을 정밀연마한 재결정 Alumina Ceramic의 몸체에 장착하여 그의 밑부분을 특수내열Frit에 고정시킨 것입니다. 저항선의 약 80%가 온도변화로부터 Heat strain이 열려있기 때문에 저항치의 편류가 극소화되고 종래의 다른 권형소자에 비해서 재현성과 장기안정성이 우수합니다.

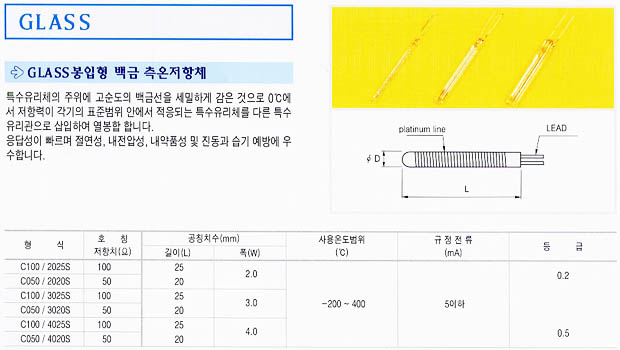

GLASS봉입형 백금 측온저항체
특수유리체의 주위에 고순도의 백금선을 세밀하게 감운 것으로0℃에서 저항력이 각기이 표준범위 안에서 적응되는 특수유리체를 다른 특수유리관으로 삽입하여 열봉합 합니다.응답성이 빠르며 절연성,내접압성,내약품성 및 진동과 습기 예방에 우수합니다.

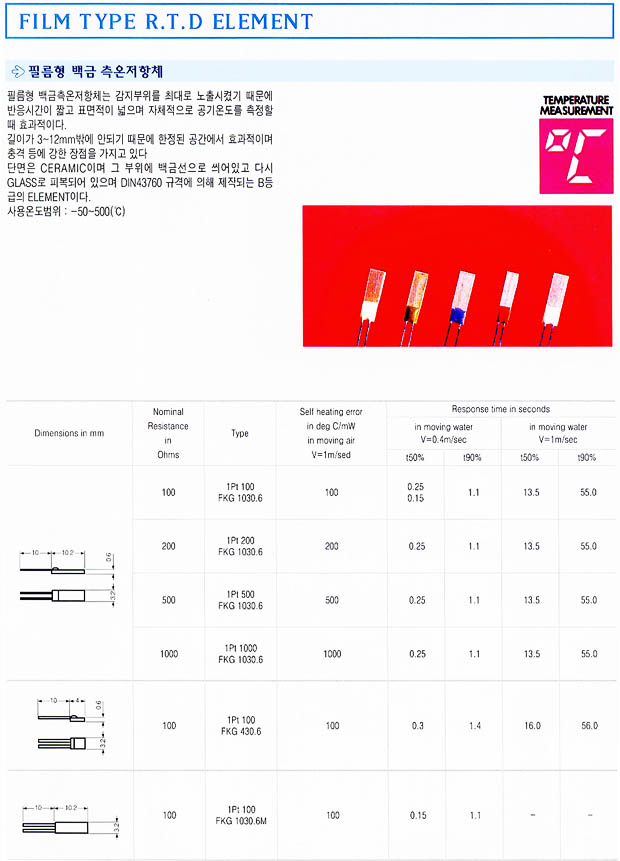

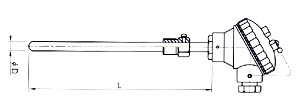

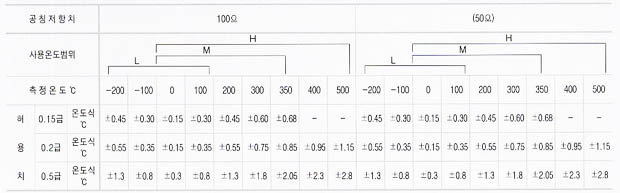

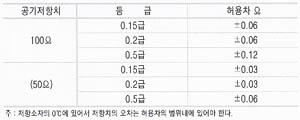

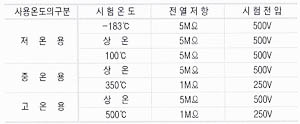

백금측온저항체의 KS규정
