디지털식 온도계 DIGITAL THERMOMETER SS-4800

안전관리

  • 압력이 높은곳 , Slurry가 많은곳, , 부식성이 많은 유체의 온도측정용에는 보호관 (Thermo well)을 설치 하십시오.
  • 운반, 설치, 사용시 충격을 가하지 마십시오.
  • 전원 및 스위치정격 전압을 유의 하십시오.
  • 진동이 많은 곳은 피하여 주십시오.

용도

  • 각종 보일러 배관등의 온도측정
  • 석유화학, 조선, 각종플랜트의 온도측정
  • 식품가공기등 위생용라인의 온도측정
  • 섬유기계라인의 온도측정

사양선택방법

  • 계측조건에 맞는 크기, 재질, 접속부나사등을 결정 하십시오.
  • 센서부와 지시부의 거리가 먼 경우는 자바라 (Capilary Tube)의 길이를 지정하여 주십시오.

재질

  • 케이스ㆍ커버 : STS304
  • 스템파트(Stem) : STS304, STS316
  • 접속구(Socket) : STS304, STS316
  • 보호관(Well) : STS304, STS316 ,STS304L, STS316L ,Titanium, Monel, Hastelly, Teflon Lining, Glass Lining 등등
  • 기타 특수재질의 경우 Well을 부가하여 Option 제작합니다.

제작사양

  • 호칭크기 :Ø100,Ø150mm
  • 접속부나사(Connection Size) : PT1/2"(표준)
  • 스템외경(Stem Out Dia) : Ø3.2 ,Ø4.8, Ø6.4, Ø8mm
  • 정밀도 :±0.5% of Full Scale
  • 온도범위 : -200~660℃
  • 전원 : 220V AC
  • 스위치형식 : Relay Contact, 2-SPST
  • 스위치정격 : 220V AC 1A Max
  • 센서방식 : Pt 100Ω at 0℃
  • 케이스 구조 : 방적형(Weather Proof)
  • 전선연결구 :PT1/2"(F)
  • 기능 : 4-Led 디지털지시, O 점 조절, 스위치조절

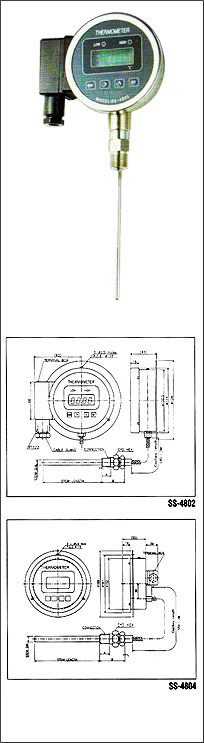

  • 외부형태 및 모델
    호칭크기 (mm) 외부형태 모델번호
    Ø100
    무테형(직결식)
    SS-4801
    둥근테형
    SS-4802
    매입형
    SS-4803
    판넬취부형
    SS-4804
    Ø150
    무테형
    SS-4851
    둥근테형
    SS-4852
    매입형
    SS-4853
    판넬취부형
    SS-4854
