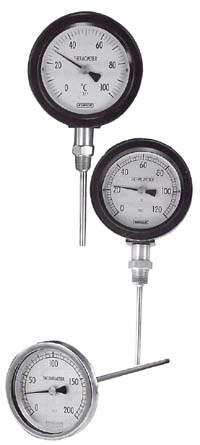

밀폐형 바이메탈식 온도계 ( Special Bimetal Dial thermometer ) SS-4060 Series

안전관리

  • 압력이 높은곳 slurry가 많은곳 부식성이 많은 유체의 온도측정용에는 보호관 (thermo well)을 설치 하십시오.
  • 운반, 설치, 사용시 충격을 가하지 마십시오.
  • 계기가 수평, 수직이 되도록 설치하십시오.
  • 진동이 많은곳은 피하여 주십시오

용도

  • 각종 보일러 배관등의 온도측정
  • 석유화학, 조선, 각종플랜트의 온도측정
  • 식품가공기등 위생용라인의 온도측정

사양선택방법

  • 계측조건에 맞는 크기, 재질, 접속부 나사, 정밀도 등급 등을 결정하십시오.
  • 상용온도는 원칙적으로 최고 눈금값의 3/4이하로 하여 주십시오.

재질

  • 케이스,커버 : STS304
  • 스템파트(stem): STS304, STS316
  • 접속구(Socket) : STS304, STS316
  • 보호관 : STS304, STS316, STS304L, STS316L Titanium, Monel, Hastelloy, Teflon Lining, Glass Lining 등

제작사양

  • 호칭크기 :ø75,ø100,ø125,ø150(mm)
  • 접속부 나사 :PT1/2"(표준)
  • 스템외경 :ø6.4 , ø8mm
  • 정밀도 : ±2.0% of full scale
  • 온도범위 및 스템 최소길이 (-30~600℃제작범위)
    온도(℃) 최소길이(mm) 온도(℃) 최소길이(mm)
    0~50 140 0~200 55
    0~80 110 0~250 85
    -20~80 85 0~300 75
    -20~100 80 0~350 75
    0~100 85 0~400 70
    0~120 80 0~500 60
    0~150 65 0~600 60
