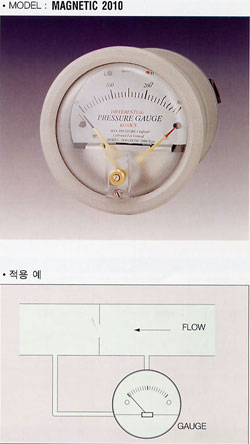

차압계(DIFFERENTIAL PRESSURE GAUGE) MAGNETIC 2010

안전관리

• 급속한 압력변화, 진동, 맥동이 있는 곳은 보호장치를 설치 하십시오.
• 운반 및 설치, 사용시 충격을 가하지 마십시오.
• 계측기가 수평, 수직이 되도록 설치 하십시오.
• 스위치 용량을 초과하여 사용하지 마십시오.(AC220V 10A 이하범위 사용 기준)

용도

• 집진기등 에어핑터라인의 차압지시 및 경보, 조절용
• 차압력 응용라인의 차압지시 및 경보, 조절용
• 극히 낮은 압력, 진공, 연성압력라인의 지시 및 경보 조절용

재질

• 케이스ㆍ커버 : ALUMINUM
• 투시창 : PLOY - CARBONATE
• 엘리먼트 : SILICON RUBBER, BUTILE RUBBER

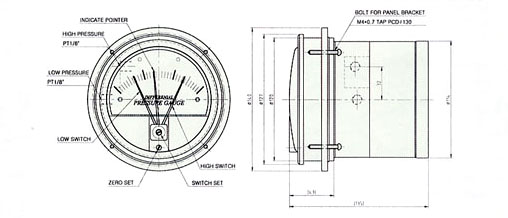

제작사양

• 제작압력범위 : ±10~5000mmH2O
• MAX. PRESSURE : 1kgf/㎠
• 취부방식 : 패널취부 브라켓
• 호칭크기 : 100mm
• 정밀도 : ±2.0% F.S
• 접속부 나사 : 20PT1/8", FEMALE
• 스위치
  * 형식 : 2-SPDT(2접점)
  * 스위치용량 : 220V AC 10A이하
  * 설정방식 : 외부
  * 접단차(DEAD BAND) : 전체범위의 5%이내
• 차압 표준 범위(단위 : mmH2O)


  0~20	0~50	0~100	0~300	0~500	0~1000	0~2000	0~3000	0~5000
  ±10	±25	±50	±150	±250	±500	±1000	±1500	±2500
