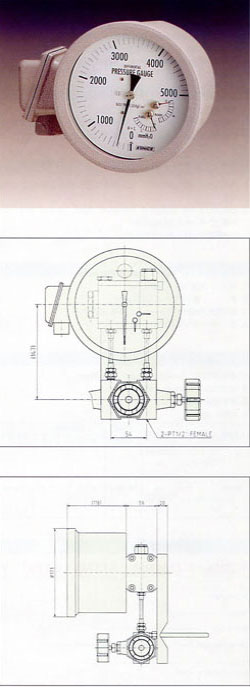

차압지시스위치 ( DIFFERENTIAL PRESSURE GAUGE W/SWITCH ) KDG-17

안전관리

• 급속한 압력변화, 진동, 맥동이 있는 곳은 보호장치를 설치 하십시오.
• 운반 및 설치, 사용시 충격을 가하지 마십시오.
• 계측기가 수평, 수직이 되도록 설치 하십시오.
• 스위치 용량을 초과하여 사용하지 마십시오

용도

• 탱크레벨 지시 및 경보, 조절
• Orifice 라인의 차암을 응용한 유량 지시 및 경보, 조절
• 필터 양단간의 차

사양선택방법

• 계측조건에 맞는 크기, 재지르 접속부나사, 정밀도 등급 등을 결정 하십시오.
• 압력 조건에 따른 상용 압력은 원칙적으로 다음의 값 이하로 하십시오.
  - 정압력 : 최고 눈금값의 3/4
  - 변동압력 : 최고 눈금값의 3/5

재질

• 케이스, 커버 : 알류미늄
• 몸통 : STS304, STS316
• 엘리먼트(Bellows): Brass, STS304, STS316
• 접속구 : STS304, STS316

제작사양

• 호칭크기 : ø150mm
• 제작압력범의 : 0~3000mmAq => 0~10 kgf/㎠
• 내압(Base Pressure) : 50 kgf/㎠
• 취부방법 : 2" Pipe Stanchion


  Type	Form	Rating	Dead Band	Accauracy		설정방식
  				지 시	설 정
  Micro Switch	SPDTx1	110V AV 5A, 220V AC 3A 250V AC 15A	Fixed, 8% 이내	± 1.5% of F.S	-	Field & Internal
  	SPDTx2

• 케이스구조 : 방적형(Weather Proof)
• Option 사양 : 3-way Manifold Valve 결착
