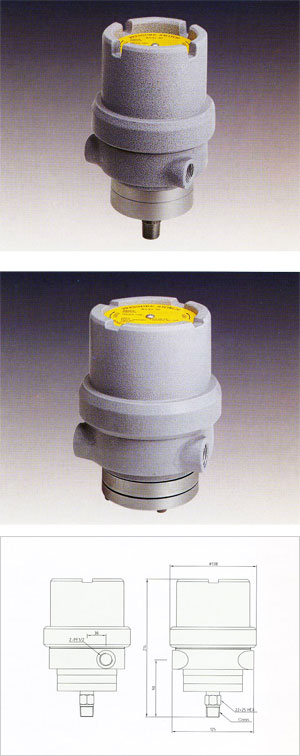

방폭형 압력스위치 KCD-30
EXPLOSION-PROTECTED PRESSURE

안전관리

• 급속한 압력변화,진동,맥동이 잇는 곳은 보호장치를 설치 하십시오.
• 운반 및 설치, 사용시 충격을 가하지 마십시오.
• 계측기가 수평, 수직이 되도록 설치 하십시오.
• 스위치 용량을 초과하여 사용하지 마십시오. (AC220V 15A이하)

용도

• 방폭지역내 배관압력의 지시 및 경보, 조절
• LNG, LPG Plant의 압력 지시 및 경보, 조절
• 폭발성이 있는 화학공장 Plant의 압력 지시 및 경보, 조절
• 공업용 특수 유체라인 등등

사양선택방법

• 계측조건에 맞는 크기, 재질, 접속부나사, 정밀도 등급 결정하십오.
• 압력 조건에 따른 상용 압력은 원칙적으로 다음의 값 이하로 하십시오.
  - 정압력 : 최고 눈금값의 3/4
  - 변동압력 : 최고 눈금값의 3/5

재질

• 케이스ㆍ커버 : Al. - Cast
• 엘리먼트(Bourdon Tube) : STS304, STS316, 기타특수재질
• 접속구(Socket) : STS304, STS316, 기타특수재질
• 유체가 Slurry 등의 경우 격막식(Diaphragm Seal Type)으로 부가하여 Option 제작합니다.

제작사양

• 제작압력범위 : 300~200mmH2O→10~100kgf/㎠
• 과압범위(Over-Pressure) : 도표참조
• 취부방법(Mounting) : Local, 2" Pipe Stanchion(Option)
• 접속부나사(Connection) : PT1/2"(표준)
• 전선취부구(Cable Gland) : 2-PF1/2"(표준)
• 접액부(Wetted Part)재질(Option) : *Hastelloy *Titanium *Monel *Tantalum *Nickel 등등
• 스위치 사양


  Range (kgf/㎠)	Dead Band	Proof Pressure	Repeatability	Switch Form
  300~200mmH2O	10%이내	20kgf/㎠	1.5% of Max. Pressure	SPDT×1 SPDT×2 DPDT×1
  0.1~0.7
  0.2~1
  0.3~2	8% 이내
  0.3~3
  0.5~5
  1~10	6% 이내
  1~20		110kgf /㎠
  2~25
  3~30
  5~60
  10~100
