산업분야의 공정제어용 조절계로서 전기능을 컴퓨터로 조정과 검사를 함으로서 작은 불량성요인을 제거하여 고정도제어의 보정과 신뢰성을 높여주고 있습니다. 이 또한 해외시장에서 호평을 받고있어 수출증진에 기여 하고 있습니다.

Graphic pannel 조절계　 GP

GP

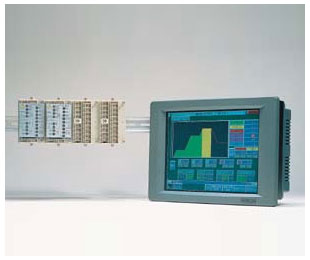

Graphic pannel 조절계 GP는 표시 설정 유니트와 복수의 blind형 조절계로 구성되며, 표시 설정 유니트와 최대 31 대의 blind형 조절계를 2 선으로 접속할 수 있습니다.

특징

제어 감시에 적절한 설정 표시 화면을 풍부 하게 준비
설정은 그래픽 화면과 터치 패널에 의한 대화 형식
조절 기능은 고정값 제어로부터 4단사다리꼴의 간이 프로그램 제어까지 설정 가능

기종

형식	LCD 화면 사이즈와 색	비고
GP1100-000	5. 7 인치 단색
GP1200-000	5. 7 인치 칼라
GP1400-000	10. 4 인치 칼라
BC20U2-S00	blind형 조절계

표시 설정 유니트 규격

형식	GP 1100	GP 1200	GP 1400
종류	단색 LCD	STN 칼라 LCD	TFT 칼라 LCD
표시색	블루	16색
분해능	320x240		640x480
사이즈	5.7인치		10.4인치
표시 면적	115.2x86.4mm		211.2x 158.4mm
조작	투명도전 터치 스윗치
사용 온도 범위	0∼ 50℃
사용 습도 범위	15∼ 85% RH (단,결로는 발생치 않을 것)
전원	24V　 DC　 1A※		85∼ 264V　 AC　 0.6A
무게	0.8kg	0.85kg	2.7kg
설치 방법	pannel 마운트
내환경성	IP 65 F (전면 패널부, 패킹 사용시)

※ 100V, AC 로 사용하는 경우는, 별도 전원 유니트가 필요합니다.

규 격

입력 신호	멀티 레인지 직류 전압: ±20mV, ±5V 직류 전류: 0∼ 20mA 열전대: B, R, S, N, K, E, J, T, U, L, WWRe5-26, WWRe0-26, PR20-40, platinel 측온저항체: Pt100, JPt100, Pt50
정밀도	측정 레인지의±0.2% ±1digit (별도 상세규격 있음)
샘플링 주기	약0.2초
온도 측정 단위	℃ 또는 ⁰F
기타	측정 입력 시프트 (센서보정) , 디지탈 필터
정격전원 전압	100∼ 240V　 AC　 free 전원, 50/60Hz
소비 전력	최대8VA
설치	DIN 레일 (35mm) 설치
제어 전환 주기	약0.2초
조절 방식	전류 출력형 PID 식, on-off펄스형 PID 식 SSR 구동 펄스형 PID 식 제어 출력 멀티형 (기기의 내부 스위치에 의해 선택)
조절 설정값	2조설정가능
PID 정수	2조설정가능 (조절 설정값에 연동)
출력 리미터	2조설정가능 (조절 설정값에 연동)
출력 변화량리미터	설정가능
조절 설정값구배 기능	상승 구배와 하강 구배의 설정 구배 단위 (℃ /초, ℃ /분, ℃ /시간)
auto tunning 기능	표준 장비
Fuzzy 기능	퍼지 연산에 의한 over shoot 억제 기능
프로그램 패턴	1단사다리꼴, 2단사다리꼴, 3단사다리꼴, 4단사다리꼴의4종류 중에서 선택
패턴 설정	조절 설정값, 유지 시간, 구배를 각스텝에서 임의 설정 유지 시간 단위 (시분, 분초) , 구배 단위 (℃ /초, ℃ /분, ℃ /때)
event 점수	2점
이벤트 방식	각점마다 이하의 방식에 의해 임의 설정 절대치 경보, 편차 경보 (상하한, 대기 기능 있음/없음) 출력값경보, 스테이타스출력
이벤트 설정값	각점마다2조 (조절 설정값에 연동)
이벤트 출력	출력 신호: relay 출력, a 접점 (common 공통)
외부 입력 점수	1점 (photo-coupler수)
접점 용량	5V　 DC, 2mA 이상
기능	하기에 의해 선택 조절 설정값선택 프로그램 외부 구동 오토/메뉴얼 선택 pre-set 메뉴얼 선택
통신 기능	RS- 485
통신 cable	2선twisted pair-
기능	제어 상태 및 동작 파라미터의 설정
