산업분야의 공정제어용 조절계로서 전기능을 컴퓨터로 조정과 검사를 함으로서 작은 불량성요인을
제거하여 고정도제어의 보정과 신뢰성을 높여주고 있습니다. 이 또한 해외시장에서 호평을 받고있어
수출증진에 기여 하고 있습니다.

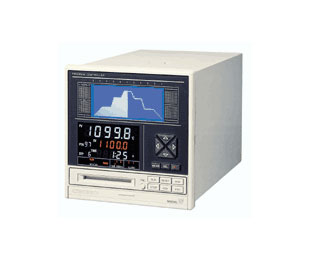

프로그램 조절계 DP 는 최대 99 종류 (최대 1000 스텝) 의 프로그램 패턴을 기억하고, 필요시 호출해 사용할 수 있는 멀티 설정, 멀티 레인지 입력의 고기능 디지탈 프로그램 조절계 및 설정기입니다. 크기는 144 mm× 144 mm 로, 지시 정밀도0.1% , 제어 주기0.1초입니다.
| 형식 (입력 신호) | 조절 방식 | 비고 | ||
|---|---|---|---|---|
| 열전대 직류 s전압 | 측온저항체 | 측온저항체 직류 전압 (V) 전류 | ||
| DP1110B000 | DP1210B000 | DP1310B000 | on-off펄스형 PID 식 | |
| DP1120B000 | DP1220B000 | DP1320B000 | on-off servo형 PID 식 | |
| DP1130B000 | DP1230B000 | DP1330B000 | 전류 출력형 PID 식 | |
| DP1150B000 | DP1250B000 | DP1350B000 | SSR 구동 펄스형 PID 식 | |
| DP1160B000 | DP1260B000 | DP1360B000 | 전압 출력형 PID 식 | |
| 입력 신호 | 측정 범위 | |
|---|---|---|
| 열전대 | R | 0∼ 1760℃ |
| S | 0∼ 1760℃ | |
| B | 0∼ 1820℃ | |
| K | -200∼ 1370℃ | |
| E | -270∼ 1000℃ | |
| J | -200∼ 1200℃ | |
| T | -270∼ 400℃ | |
| N | 0∼ 1300℃ | |
| WWRe5-26 | 0∼ 2320℃ | |
| WWRe0-26 | 0∼ 2320℃ | |
| PR20-40 | 0∼ 1880℃ | |
| PR5-20 | 0∼ 1800℃ | |
| Ni- NiMo | 0∼ 1310℃ | |
| AuFe- CR | 0∼ 300K | |
| platinel | -100∼ 1390℃ | |
| U | -200∼ 400℃ | |
| L | -200∼ 900℃ | |
| 직류 전압 | -10∼
10mV, -20∼ 20mV, -50∼ 50mV -100∼ 100mV, -5∼ 5V |
|
| 직류 전류 | -20∼ 20mA | |
| 측온저항체 | Pt 100 | -200∼ 649℃ |
| JPt 100 | -200∼ 649℃ | |
| Pt 50 | -200∼ 649℃ | |
| Pt- Co | 4∼ 374K | |
| 입력 신호 | 열전대:
B, R, S, K, E, J, T 등 직류 전압: ±10mV, ±20mV, ±50mV, ±100mV, ±5V 직류 전류: ±20mA 측온저항체: Pt100, JPt100등 |
|---|---|
| 정밀도 | 입력
span의±0.1% ±1digit 또는 10μ V 중에서 큰 값
(단,열전대 입력은 기준점보상 정밀도 불포함) |
| 기준점보상 정밀도 | ±0.5℃ |
| 샘플링 주기 | 약0.1초 |
| burn-out | 열전대
입력 mV 입력 상한burn-out 표준 기능 burn-out시: 조절 출력-5∼ 105% 범위에서 임의의 설정값 burn-out시: 상한 경보 출력 ON |
| scaling | 직류 전압 전류 입력: 5자리내에서 임의 |
| 표시 방식 | 제1표시부:
back 라이트부7segment LCD 표시 제2표시부: back 라이트부 full dot matrix LCD 표시 (40x96dot) |
| 전원 | 85∼ 264V AC free 전원, 50/60Hz |
| 사용 온도 범위 | -10∼ 50℃ |
| 사용 습도 범위 | 90% RH 이하 (단,결로는 발생치 않을 것) |
| 소비 전력 | 최대15VA |
| 무게 | 약2kg |
| 패턴 설정 | 키스위치에서 스텝 구성으로 설정 |
| 스텝 구성 | 목표값
(SV) 와 소요 시간 (TIM) 로 1 개의 스텝을 구성 (목표값/시간 방식) |
| 스텝수 | 1패턴에 대해 최대99스텝 |
| 프로그램 패턴수 | 최대99종 (99패턴) |
| 합계 스텝수 | 최대1000스텝
(메모리 카드의 증설 메모리로서 사용할 때는2000스텝) |
| 프로그램 패턴반복하기 | 최대9999회 |
| 프로그램 스텝반복하기 | 최대99회 |
| 멀티
설정 항목 (스텝마다의 선택 파라미터) |
스텝마다
선택 (NO. 등록) 할 수 있는 설정 항목 PID 정수: 스텝 구간에서 고정의 8종류와 SV 구간에서 자동 선택되는8종류로 계16종류 경보값: 4점을1조로서 8조, 출력 리밋트: 상한 하한을1조로서 8조 출력 변화량리밋트: 8종류, 실온도 보상의 편차값: 8종류, 대기시간 경보의 대기시간: 8종류, 센사보정값: 8종류 타임 signal: 8종류 및 all OFF, all ON 의10종류 |
| 조절 형태 | 프로그램 제어 또는 고정값제어중에서 선택 |
| 제어 전환 주기 | 약0.1초 |
| 조절 방식 | 전류
출력형 PID 식, on-off 펄스형 PID 식, SSR 구동 펄스형 PID 식, on-off servo형 PID 식, 전압 출력형 PID 식의 5종류 |
| auto tunning | 4방식이 있으며 PID 정수를 자동으로 선정 |
| PID 정수 | P:
0∼ 999.9% (0의 경우는2위치 동작) I: 0∼ 9999초 (0일때 적분 동작 없음) D: 0∼ 9999초 |
| 전류 출력형 | 출력 신호: 4∼ 20mA DC, 부하 저항: 750Ω 이하 |
| on-off 펄스형 | 출력
신호 : on-off 펄스 도통신호 접점 용량: 저항 부하100VAC 2A, 200VAC 1A 유도 부하100VAC 1A, 200VAC 0.5A 최소 부하5VDC 10mA 이상 on-off펄스 주기: 약1∼ 180초가변 |
| SSR 구동 펄스형 | 출력
신호: 펄스 전압 신호 ON 때12VDC ±10% (최대20mA) OFF 때: 0.6VDC 이하 펄스 주기: 약1∼ 180초가변 |
| on-off servo형 | 출력
신호: on-off servo 도통신호 접점 용량: 유도 부하100VAC1A, 200VAC0.5A, 최소 부하5VDC 10mA 이상 피드백 저항: 100Ω ∼ 2kΩ범위내에서 임의 |
| 전압 출력형 | 출력 신호: 0∼ 10V DC (부하 저항10kΩ 이상) |
| anti reset wind up | 상한: 0∼ 50.0% , 하한-50∼ 0% |
| 경보 점수 | 4 점 (AL 1∼ AL 4) |
| 경보 방식 | 8종류
중에서 각경보점마다 선택 상한 하한식경보 및 편차 절대치 경보 대기 기능부 |
| 경보 출력 | relay
접점 출력 (common는4점공통) 접점 용량: 100V AC 0.5A, 200V AC 0.2A 이하 최소 부하5V DC, 10mA 이상 |
| 메모리 카드 | 메모리
매체: 반도체 메모리 (S- RAM) 메모리 용량: 64KB 백업: 리튬 전지 (RC25형) 에 의한 데이터 보관 유지 (약5년간) |
| 통신 기능 | RS-232C, RS-422A, (옵션) |
